Как сделать проходной выключатель из обычного выключателя

Выбор схемы подключения

Разберем детально, как правильно выполнить подключение. Нельзя забывать, что при установке проходного выключателя, надо тянуть трехжильный провод.

Расключение на две точки

Список материалов:

• медный кабель с тремя жилами;
• пара переключателей проходного типа;
• распределительная коробка.

Провод фазы необходимо подсоединить к общему входному контакту первого переключателя. Два выходных контакта соединяются с проводами от входных двух. Общий контакт второго выключателя скручивается с тем проводом, который идет от источника света. При этом второй провод от источника должен быть соединен с нулем коробки.

Сечение 3-х жильных проводов подбирается исходя из мощности источника света, которым предполагается управление.

Расключение на три точки

Список материалов:

• медный кабель с тремя и четырьмя жилами;
• пара переключателей проходного типа;
• перекрестный выключатель;
• распределительная коробка.

В перекрестных предусмотрено 4 контакта, по 2 на направления. Они представляют собой пары одновременного переключения. Для этой схемы должен использоваться кабель с четырьмя жилами.

На первой и последней точке переключения используются обычные проходные переключатели, а между ними — перекрестные. Количество возможных пунктов, посредством которых будет осуществляться управление лампами не ограничено. Однако чем их больше, тем сильнее увеличивается сложность подключения.

Подключение происходит следующим образом:

2 контакта на выход от 1 проходного выключателя должны соединится с проводами входной пары следующего перекрестного выключателя. Так продолжается до тех пор, пока цепь не замкнется на крайнем выключателе. Общий контакт подсоединяется с проводом, направленным к источнику света.

Фазный провод соединяется с входным контактом 1 переключателя, 2 провод к нулю коробки. К каждому проходному выключателю протягивается трехжильный провод, в то время как к перекрестным четырехжильный.

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Проходной выключатель- как найти общую клемму?

Watch this video on YouTube

Что такое проходной выключатель

Внешних различий никаких нет, но они кроются глубже, в обычном по одному входу и выходу, в то время как у проходного 1 вход, и 2 выхода. Данная схема позволяет не разрывать электрическую цепочку, а перенаправлять ее.

Чтобы определить, является ли проходной переключатель одинарным, нужно сделать следующее. В его устройстве должно присутствовать 3 медных контакта, для определения каждой и исключения вероятности перепутать их, нужно использовать мультиметр. Он устанавливается в режим подачи сигнала, при касании должен быть звук, который свидетельствует о наличии контакта.

Немаловажным отличием является используемый тип коммутации. У типовых переключателей используется двухжильная, в то время как у проходных в три жилы.

Такие устройства предназначены работать в местах, расположенных на разных концах помещения, либо коридора. При нажатии на клавишу одного из переключателей происходит замыкание цепи, вследствие чего появляется свет. Затем, при повторном нажатии цепь уже размыкается, лампа гаснет.

Принцип работы проходного выключателя

В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения. Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.

Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:

Рисунок 1: принцип действия проходного выключателя

Как видите, на схеме от электрической проводки к выключателям подключается фазный провод, а нулевой ведется напрямую к лампе или другому осветительному оборудованию. Если проследить подсоединение от распределительной коробки, то фаза подводится к вводу первого проходного выключателя. Далее двумя независимыми проводами выводы А и Б первого устройства соединяются с одноименными выводами второго коммутатора. От выходной клеммы второго выключателя фаза подается к выводу лампы. Второй вывод лампы соединяется нулевым проводом.

Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.

В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.

Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства. Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя .

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Фото подключения проходного выключателя

Также рекомендуем просмотреть:

• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

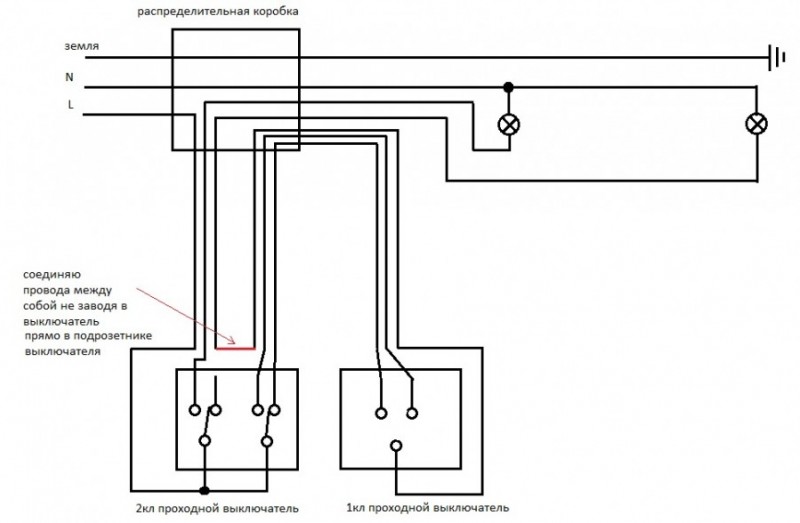

Схема подключения проходного выключателя

Если в проходном помещении используется два светильника или две группы светильников и надо включать, либо один из них, либо одну группу, либо все сразу в начале и в конце маршрута через эту комнату устанавливаются два двухклавишных выключателя. Пример такой схемы показан на изображении далее.

Из схемы, очевидно, что каждый из пары контактов обеих выключателей может управляться отдельно и его всегда можно установить в такое положение, при котором замкнётся электрическая цепь соответствующей группы светильников (лампочек). Точно так же как с одной стороны можно включить свет в одном из трёх вариантов светильников с другой стороны их так же можно и выключить. Но если маршрут проходит через два помещения, такая схема тоже удобна для управления двумя группами светильников.

Первая группа устанавливается в первой комнате или на первом этаже. А вторая группа располагается на втором этаже или во втором помещении. При входе только в первую комнату и, не проходя далее неё, включается только первая группа светильников. Если же надо идти дальше включается всё освещение, как в первом, так и во втором помещениях. И уже находясь во второй комнате можно отключить свет либо полностью, либо только в первом помещении. Более наглядное представление и лучшее понимание работы схемы можно получить из изображения с двумя эскизами двухклавишных выключателей. Они обеспечивают управление двумя нагрузками из двух мест.

Однако такая схема с двумя двухклавишными выключателями не экономична. При следовании через две комнаты понадобится сразу включить свет в этих комнатах. Получается, что во второй комнате свет уже горит, а человек туда ещё не пришёл. Для такого случая рациональнее использовать двухклавишный выключатель расположенный посредине маршрута возле двери между первым и вторым помещениями. А на входе в первую и во второй комнате в удобном для управления светильниками месте устанавливается одноклавишный выключатель. Схема получается такой, как и на уже показанном выше изображении с той разницей, что второй двухклавишное устройство разделяется на два одноклавишных, и они устанавливаются в разных местах.

Но при этом получается более экономичная схема управления, которая даёт возможность включать и выключать освещения сразу при входе в помещение и при выходе из него. По схеме, очевидно, что проходной выключатель содержит переключающие контакты. То есть не каждый из выключателей пригоден для использования в качестве проходного. Ведь для управления светильниками в комнате достаточно выключателя с двумя клеммами на контакте. А для проходного варианта необходимы три клеммы на один контакт. Поэтому двухклавишный выключатель имеет 6 клемм и два контакта – по три клеммы на каждый.

Подключение проходного выключателя может вызвать затруднение только по причине большого числа проводов. Но если внимательно соединять предварительно маркированные концы проводов своими руками можно избежать ошибок в монтаже такой схемы.

Как устроен одноклавишный выключатель

Бытовой одноклавишный выключатель – привычный элемент окружающей обстановки.

Основными его частями являются:

• основание с элементами крепления;
• подвижная панель;
• контактная группа с подвижными и неподвижными контактами;
• декоративные элементы (обычно из пластика).

Основные составные части одноклавишного включателя.

Принцип действия любого выключателя схож – при воздействии размыкать и замыкать электрическую цепь. Но разные приборы делают это по-разному, в зависимости от особенностей устройства и функциональности.

Варианты конструктивного исполнения

Исполнение включателей освещения может различаться по степени защиты (IPxx, где xx – две цифры, обозначающие уровень защиты от твердых предметов и частиц и от воды). В зависимости от нее определяется зона применения прибора. Так, включатели с IP 21 применяются только в помещениях, а с IP44 или 54 можно монтировать и снаружи.

Прибор со степенью защиты IP54.

Также бывают выключатели для накладного монтажа и встроенного типа. Первые монтируются на подкладку и используются совместно с открытой проводкой. Вторые монтируются в выемку на стене, в которую встраивается подрозетник. Такой монтаж применяется со скрытой проводкой и более эстетичен. Вероятность механического повреждения приборов меньше, но трудоемкость работ по обустройству намного выше.

Накладной включатель.

Также выключатели отличаются номинальной нагрузкой (током или мощностью), которую может коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Тип выключателя	Вид прибора	Нагрузочная способность контактов, А
MAKEL Mimoza 12003	Двухклавишный ключ	10
Simon S27	Кнопочный	10
Jilion 9533140	Двухклавишный проходной	10
Bylectrica Пралеска	Трехклавишный ключ	6
Schneider Electric GSL000171 GLOSSA	Перекрестный	10

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Полезный совет! Аналогичная проверка должна быть выполнена в местах монтажа коммутирующих устройств.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Важно! Невозможно установить проходной переключатель на место простого выключателя. Прокладывать провода необходимо на расстоянии не менее 15 см от потолка

Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Полезный совет! Во избежание проблем с будущей проводкой рекомендуется использовать медные провода с сечением не менее 2,5 мм2.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Полезный совет! Если делаются скрутки, их следует пропаять и замотать изолентой.

Как монтируется переключатель

Монтаж маршевого переключателя электрического света принципиальных отличий от установки обычного коммутационного элемента не имеет. Точно так же потребуется:

• выбрать тип проводки (открытая или скрытая);
• наметить трассы прокладки кабелей;
• подготовить каналы (для открытой проводки) или установить опорные изоляторы (лотки) для открытой;
• обустроить места установки распредкоробок и коммутационных приборов, смонтировать светильники;
• проложить и закрепить кабели, вывести концы в подрозетники и распредкоробки (при их установке);
• разделать концы проводников;
• выполнить расключение в распредкоробках и соединить соответствующие жилы кабелей с клеммами выключателей.

После этого можно проверять монтаж, подавать напряжение и опробовать работу системы освещения.

Выбор кабеля для освещения

Сечение кабеля для обустройства электрических сетей выбирается по экономической плотности тока и проверяется по термической и динамической устойчивости к токам короткого замыкания. Для выполнения сетей освещения по всем параметрам подходит медная продукция с сечением жил 1,5 кв.мм. Это стало своеобразным стандартом для прокладки осветительной проводки. Меньшее сечение, даже если соответствует локальным критериям выбора, не обеспечивает механической прочности. Большее ведет к нерациональным расходам финансов.

Для обустройства проводки в зависимости от выбранной схемы и топологии, могут потребоваться кабели с количеством жил от 2 до 4. Распространенные типы кабельной продукции, пригодные для выполнения работ, приведены в таблице.

Тип кабеля	Сечение, кв.мм	Материал	Количество жил	Дополнительные свойства
ВВГ-Пнг(А) 2×1,5	1,5	медь	2	Плоский, негорючий
ВВГ-НГ(А) 2×1,5	2	Негорючий
NYY-J 2*1,5	2	Негорючий, низкодымный
ВВГП- 3×1,5	3	Плоский
ВВГ-НГ- 3×1,5	3	Негорючий
CYKY 3х1,5	3	Негорючий
ВВГ-НГ- 4×1,5	4	Негорючий
NYY-O 4х1.5	4	Негорючий

Более подробно читайте в отдельной статье: Какой провод выбрать для проводки освещения

Монтаж с использованием распредкоробки

Для монтажа системы освещения с применением маршевых аппаратов можно использовать распредкоробку. Такой выбор имеет преимущества:

• расключение происходит в одном месте;
• можно легко проверить правильность монтажа методом прозвонки;
• в некоторых случаях экономится кабель;
• монтаж получается упорядоченным, в нем легко разобраться даже тому, кто непосредственно не выполнял подключение.

Схемы подключения бывают различными, но принципы монтажа остаются неизменными:

• из распредщита приходит питающий кабель с фазной, нулевой и защитной жилой (L, N, PE соответственно);
• проводники N и PE идут транзитом к потребителям (если нагрузок больше одной, они расходятся на соответствующее число ветвей);
• фазный проводник разрывается, в разрыв включается кабель, опускающийся к выключателям, дальше он ветвится и идет к потребителям.

Монтаж двух переключателей с помощью распредкоробки.

В качестве примера приведен монтаж схемы управления из трех мест (для двух проводной сети, без проводника PE). Очевидны недостатки такого способа:

• от последнего по схеме выключателя надо тянуть кабель обратно к распредкоробке, это нерационально, так как длина его может быть значительной;
• на светильник надо прокладывать отдельный кабель, это не всегда оптимально.

Другой недостаток применения распаечных коробок проявляется параллельно усложнению схемы.

Монтаж двух двойных переключателей для управления двумя нагрузками с помощью распредкоробки.

В качестве иллюстрации приведена схема с двумя маршевыми и одним реверсивным переключателями. Чем сложнее схема, тем:

• с большим количеством жил требуются кабели;
• больше соединений происходит в коробке, что ведет к повышению вероятности ошибки монтажа и требует применения распредкоробок большего размера.

Поэтому по возможности надо применять прокладку проводов шлейфом. Хотя решение о топологии кабельных трасс надо принимать каждый раз индивидуально с учетом местных условий.

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.

Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.

Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• чтобы включить свет, надо один раз потянуть за шнур;
• выключить – потянуть второй раз;
• снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.

Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.

Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия

Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек

Сенсорный включатель.
