Как сделать самодельную грохотную картофелекопалку для мотоблока

Картофелекопалка для мотоблока с применением грохотного отделителя урожая

Эта конструкция более сложна в изготовлении, однако производительность в 2-3 раза выше предыдущей модели. Если ваш засаженный картофелем огород имеет площадь несколько соток – есть смысл потратить время на создание эффективного приспособления. Оно окупится сэкономленными силами при уборке урожая.

Для изготовления понадобятся:

• Профтруба для изготовления рамы;
• Стальной лист 3-4 мм толщиной для ковша;
• Круг или арматура из обычной стали;
• Швеллер 30-30 мм для вертикальных тяг;
• Передняя ступица от любой заднеприводной легковушки, от тех же «Жигулей»;
• Редуктор от заднего моста ВАЗовской классики;
• Карданный вал (в случае подключения к валу отбора мощности);
• Шлицевое соединение от старой коробки передач;
• Колесо от старой сельхозтехники (можно купить готовое);
• Сварочный аппарат, болгарка, дрель;
• Крепежные элементы.

Картофелекопалка для мотоблока данной конструкции самостоятельно опирается на грунт при помощи одного или двух колес. Принцип действия указан на иллюстрации:

Несущая рама имеет две точки опоры. Подвес для мотоблока является тяговым устройством. Опорные колеса регулируют высоту конструкции над полем.

Редуктор приводится в движение валом отбора мощности мотоблока, или соединен с колесами картофелекопалки. Тяга, одним концом соединенная с кривошипно-шатунным механизмом, совершает колебательные движения.

С помощью шлицевого соединения приводятся в действие лемех (движется вперед-назад, как ковш экскаватора) и грохот (движется в стороны, как собачий хвост). В результате, каждая порция выкопанного картофеля отделяется от грунта и собирается в решетчатом накопителе.

Если у накопителя положительный угол наклона – можно периодически останавливать движение, и выгружать очищенный картофель в мешки. Или настроить отрицательный угол, тогда клубни будут равномерно выгружаться поверх почвы, для последующей просушки и уборки.

Важно! если необходимо убирать картофель во влажном грунте (например, после дождя) надо менять угол работы и глубину погружения лемеха. Для этого предусмотрите регулировочную винтовую тягу

Для этого предусмотрите регулировочную винтовую тягу.

Если такая конструкция слишком сложна для воплощения – можно изготовить более простую, с тем же вибрационным отделителем. Картофелекопалка, сделанная своими руками, дает большой простор для творческой мысли. Такая конструкция просеивает урожай вдоль движения мотоблока. Лемех-ковш загребает картошку в решетку, которая совершает возвратно поступательные движения вперед-назад. Для этого подвес выполнен на качающихся шарнирах.

Сам привод вибратора выполнен из трубы и эксцентрика, соединенного валом со шкивом. Шкив (на иллюстрации расположен сверху рамы) соединяется с колесом при помощи ременной передачи. Или при помощи углового редуктора может быть подключен к валу отбора мощности вашего мотоблока.

Просеянная картошка отгружается на грядку позади приспособления. Или по мере накопления, можно останавливать движение и грузить урожай в тару.

Вывод: перечисленные конструкции изготовлены фактически из хлама, который присутствует на любом подворье. Если и будет необходимость приобрести какие-то комплектующие – то они не сильно увеличат стоимость конструкции. Особенно в сравнение с фабричным экземпляром.

Важно! Самодельная картофелекопалка может стать причиной травм

Поэтому при эксплуатации соблюдайте элементарные меры предосторожности.. Картофелекопалка для мотоблока, видео инструкция подробного изготовления. Картофелекопалка для мотоблока, видео инструкция подробного изготовления

Картофелекопалка для мотоблока, видео инструкция подробного изготовления.

Картофелекопалка к мотоблоку является навесным устройством и используется вместе с мотоблоком. Эффективность ее работы высокая. Она способна обработать не только земельный участок, но и поле. Ее основная функция заключается в отделении клубней от почвы с последующей укладкой на поверхность участка.

Как настроить картофелекопалку на мотоблоке

Прежде чем начать собирать урожай при помощи нового оборудования для вашего мотоблока, необходимо его правильно настроить

При копке картофеля самой важной целью является не повредить корнеплоды

Поэтому, уделите особое внимание регулировке плуга

Как настроить картофелекопалку?

1. Найдите болты, которые располагаются между стойкой плуга и замком.
2. Ослабьте регулировочные болты.
3. Передвигайте плуг, настраивая расстояние его углубления в почву. Достаточно будет выставить 30 см, это примерное расстояние одного штыка лопаты; при настройке меньшей глубины будет риск повреждения корнеплодов.
4. Затяните болты.
5. Следующий шаг – настройка угла наклона полевой доски. Для этого крутите винтовую рукоять до упора доски в землю, а затем – в обратную сторону.
6. Остановитесь, когда задняя часть приподнимется на 2-5 сантиметров над грунтом.

Что такое картофелекопалка и ее виды

Картофелекопалка — это сельскохозяйственная техника, используется фермерами, частными земледельцами для упрощения процессов уборки урожая картошки.

Основные детали картофелекопалки для мотоблока своими руками:

• основа — металлическое основание картофелекопалки: это рама из сверхпрочного толстого металла;
• тяговое крепление отвечает за крепеж тяг механизма;
• вертикальные стойки — нужны для закрепления ножа-лемеха на них;
• лемех — основной элемент картофелекопалки, представляет собой нож, который углубляется в землю, взрыхляя почву;
• регулировочные тяги — предназначены для регулировки угла атаки лемеха;
• опорные колеса — необходимы для движения картохо-копалки по обрабатываемой площади.

Картофелекопалки для минитрактора применяются на рыхлой среднеуплотненной почве.

Обратите внимание! Независимо от вида, работа всех устройств схожа: инструмент углубляется в землю заостренной частью, продвигаясь вдоль грядок, поднимает земельные пласты с клубнями картошки. Картофелекопалки к мотоблоку существуют следующие:

Картофелекопалки к мотоблоку существуют следующие:

• веерообразные (стрельчатые);
• транспортерные;
• вибродинамические (грохотные).

Собираем своими руками садовый измельчитель

Веерная

Веерная самодельная картофелекопалка для мотоблока универсальна. Картофель-копалка конструктивно очень проста. Ее механизм не имеет вращающихся деталей, которые в других картофель-копалках быстро выходят из строя при больших нагрузках во время сбора урожая. У этого вида есть еще другие названия: из-за характерного внешнего вида их называют «лапа» или стрельчатая, а модели промышленного образца — Дельфин.

Из опыта работы с веерными моделями для трактора, фермеры отмечают ряд «плюсов», пользуясь этим типом:

• возможность работы с мотоблоками малых мощностей;
• простота в соединении с мотоблоком;
• относительно низкие цены на промышленные модели;
• надежность;
• хорошая скорость уборки.

К минусам работы веерных картофелекопалок относят:

• вероятность потери картофельного урожая, происходит по причине малой ширины захвата копки;
• часть урожая может быть повреждена ножом, от чего станет не пригодна.

Транспортерная

Конструкция транспортерной картофелекопалки к мотоблоку несложная По центру механизма размещена транспортная лента, при помощи которой собранный урожай корнеплодов движется по ленте вверх, очищаясь от грязи и налипшей почвы. Транспортная лента движется по кругу используя мощность от крутящего элемента мотоблока посредством цепей, вариатора, шестеренок. Сделать картофелекопалку своими руками можно, но нужно соблюдать технику.

Плюсы транспортерного копателя:

• не повреждает картошку;
• простота в управлении;
• совместима с мотоблоками большой мощности и маленькими тракторами.

К минусам транспортерной КК можно отнести вероятность попадания в транспортер посторонних предметов, которые могут заклинить механизм и вывести из строя

Грохотная

Конструкция вибрационной КК, еще называемую «грохотной» проста – устройство состоит из 3-х деталей:

• лемехнож;
• подвижная решетка с вибрирующим механизмом, который обрабатывает собранный урожай;
• металлический каркас.

Этот тип КК применяется в сельхозпроизводствах для уборки картошки с больших площадей, иногда в промышленных масштабах. Агрегат работает так: сбор и просеивания клубней на вибрационном столе осуществляется посредством вибраций, поступающих с грохотного механизма.

К плюсам использования этого агрегата относят:

• широкий захват обрабатываемой полосы почвы;
• большая глубина погружения ножа в землю;
• незначительные потери картошки при уборке.

Минусы применения вибрационных копалок тоже есть:

• вибрации от грохотного механизма поступают в управляющую часть мотоблоком, воздействие вибро-механизма утомляет организм;
• перед работой с КК S-уборки необходимо очищать от посторонних растений, которые могут забить решетку.

Как сделать картофелекопалку для минитрактора своими руками

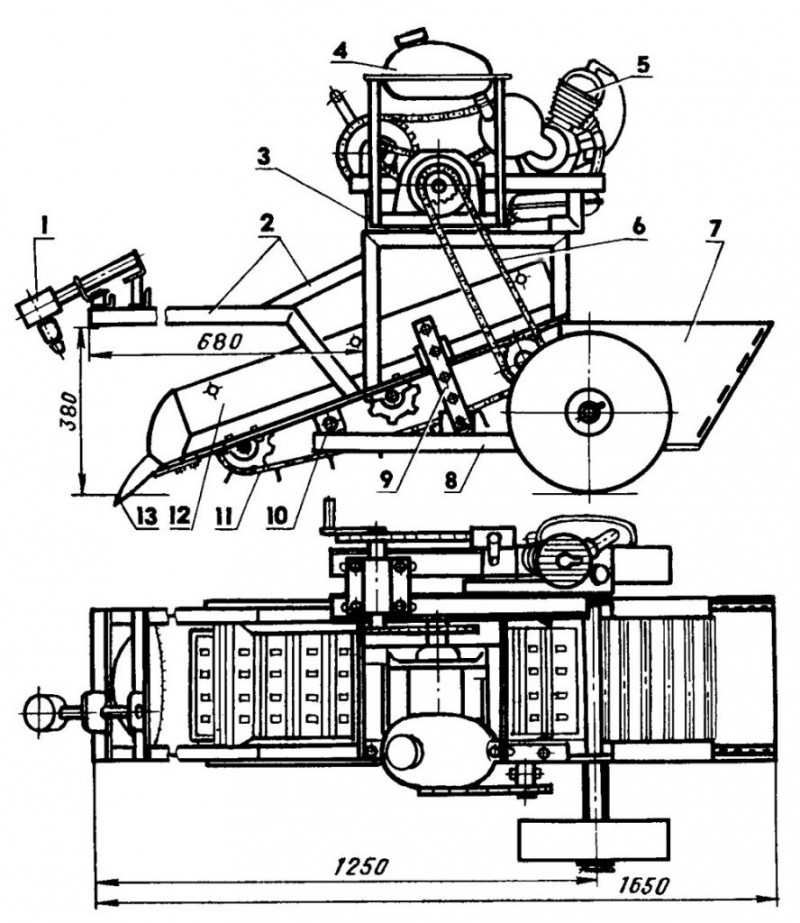

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Как сделать картофелекопалку для мотоблока своими руками

Перед тем как приступать к изготовлению устройства, облегчающего сбор урожая, необходимо понять его принцип. Самодельная картофелекопалка для мотоблока состоит из двух стальных ножей, использующихся для разрезания пластов грунта. Корнеплоды, собранные лемехом, вместе с землей поступают по решетке в специальный бункер для овощей.

В отличие от сварных швов болтовое соединение является несколько выигрышным вариантом, поскольку дает возможность в случае необходимости разобрать по частям копалку. Здесь не требуется специальных инструментов, достаточно воспользоваться дрелью со сверлом и парой ключей. Самодельная копалка для мини-трактора, мотокультиватора изготавливается из металлических листов толщиной 5-7 мм. Таких размеров вполне хватает для сборки высокопрочностной конструкции.

Подготовительный этап

Для небольших хозяйств лучше изготавливать устройства средних размеров. Их проще навешивать на мотоблок, они не создают трудностей в процессе эксплуатации. Чтобы сделать грохотную картофелекопалку своими руками, потребуется произвести необходимые расчеты и с их учетом создать чертеж, схему. Только при таком подходе можно изготовить агрегат для сбора корнеплодов.

Материалы и инструменты:

• Для изготовления основы устройства – рамы – понадобится несколько металлических уголков размером 63×40 мм. Их нужно приварить друг к другу.
• Железный швеллер №8 или трубы длиной 130 см.
• Листовой металл толщиной 7 мм для ножей и стенок.
• Арматура с сечением 10 мм.
• Метизы в случае крепления деталей при помощи болтов.
• Цепь, способствующая передаче вращательных движений.
• Металлические стойки (фрагменты труб, швеллера).
• Резиновые либо металлические колеса (зависит от типа грунта на участке).
• Барабан из арматуры либо металла.
• Болты №10 для крепления ножей.
• Сварочный агрегат для изготовления основы устройства и соединения его частей.
• Головки на трещотке или набор гаечных ключей.
• Молоток, кувалда.
• Ножовка по металлу, ножницы.
• Дрель и набор сверл для работы с металлом.

Технология изготовления

Чтобы понятнее и проще было изготовить картофелекопатель грохотного типа своими руками, рекомендуется четко придерживаться этапов сборки:

1. Первым делом при помощи сварочного аппарата соединить швеллер (трубу) и металлические уголки. В итоге получится основа самодельного агрегата – рама, на которой будет держаться вся конструкция. Длина основы 120 см.
2. Отступив от рамы вниз 30 см, нужно приварить еще одну трубу (швеллер), которая потребуется для монтажа регулирующих элементов картофелекопалки.
3. Начав с одного из краев, приваривают вертикально к земле металлические стойки, выдерживая шаг длины стоек в 10 см (первая, самая длинная, – 50 см, а потом 40 см, 30 см). К этим стойкам сваркой присоединяют основание, на котором будет крепиться решетка из прутьев.
4. После всех манипуляций необходимо соединить металлические стойки между собой, используя остатки швеллера. В итоге они должны напоминать треугольник.
5. К одному из таких треугольников следует приварить металлическую пластину шириной 30 см. Когда сварочные швы полностью остынут, нужно согнуть ее, используя для этих целей кувалду, затем зафиксировать у второго треугольника. Нож можно изготовить из хорошо заточенных металлических пластин (двух штук), ненужного плуга либо фрагмента трубы (200 мм), изогнутой по форме плуга. Обязательно следует произвести заточку лемеха. Крепить его лучше к элеватору болтами, размер которых 10.
6. Следующим этапом следует приварить арматуру к раме, приступая со стороны металлической пластины. Другая ее сторона должна оставаться в свободном положении. Между арматурой необходимо выдерживать расстояние в 4-4,5 см. Чтобы поднятые клубни из земли не вываливались из решетки, можно по бокам прутьев присоединить сваркой лист толстого металла. Как вариант, вместо элеватора можно использовать барабан-очиститель, выполненный из арматуры с сечением 10 мм в виде полуцилиндра. Его крепят к основанию копалки.
7. На решетку или элеватор нужно установить валы, которые будут реагировать на вращение колес, создавая вибрацию.
8. При помощи подшипников крепят редукционный блок к стержню.
9. В завершение собирается опорно-транспортный узел, в который входят роликовые цепи, колеса, металлические диски, стержень. Благодаря цепям происходит передача вращательных движений на валы. В качестве соединяющего моста выступает стержень, который крепится звездочками. К нему сваркой присоединяются диски, необходимые для установки колес.

Крепление для мини-трактора, мотоблока аналогично крепежу к ним других устройств.

Выбор вида картофелекопалки

Агрегат применяют как на рыхлых, так и плотных грунтах. В зависимости от этого и других факторов можно выделить следующие особенности:

• Различные размеры.
• Разные конструктивные методики.
• Размер рабочей полосы.
• Необходимость прополки.
• Возможность очищать картофелины от налипшей земли.

Смотрите ролик о том, как сделать картофелекопалку на генераторе своими руками:

Встречаются такие виды копалок:

• Веерная (другое название — стрельчатая).
• Грохотная (вибрационная).
• Транспортерная (ленточная или конвеерная).
• Барабанная.

Рассмотрим их подробнее.

Веерная (стрельчатая) картофелекопалка для мотоблока

Это устройство давно уже верой и правдой служит огородникам. Они знают копалку под названием «Дельфин», стрельчатая или лапа. Конструкция отличается простотой, удобством использования, совместимостью с любой моделью мотоблока, в т.ч. с водяным охлаждением.

Для начала работы агрегат присоединяют к мини-трактору. Острый плуг взрыхляет грунт, затем извлеченные из почвы клубни по краю лемеха (представляет собой горизонтальный нож) подаются на металлические прутья. В зазоры между ними осыпается грунт, отделившийся от картофелин. Клубни продолжают двигаться и падают на грунт, где их уже можно собирать в тару.

Перед тем, как приступить к работе, необходимо скосить ботву. Допустимо небольшое количество сорных растений. Такой агрегат наилучшим образом покажет себя на мягкой и сыпучей почве. Необходимо, чтобы она была сухой, так как тяжелая влажная земля не отделится от клубней.

Грохотная (вибрационная) картофелекопалка

Этот агрегат также называют копалкой-трясучкой. Он отличается более сложным устройством, которое включает в себя три основные части — нож, специальную решетку, которую заставляют вибрировать механизмы, металлическую раму.

Действует копалка следующим образом: лемех взрыхляет грунт вместе с клубнями. Они подаются на вибрирующую поверхность, сделанную из металлических прутьев. Земля высыпается обратно на межу, а с противоположной стороны падают картофелины. Такое устройство позволяет собирать урожай даже на твердой и достаточно влажной почве. Оно отлично подойдет для применения на обширном участке.

Главные преимущества копалки:

• Агрегат захватывает довольно обширную полосу — примерно 40 см.
• Лемех заглубляется в почву на 25 см.
• Потеря урожая невелика. Она зависит от сорта картофеля и рыхлости почвы. Минимальное значение — 2%, максимальное — 10%.

Но в ее работе есть и недостатки. Основным можно назвать постоянную вибрацию, из-за которой труднее управлять мотоблоком, и огородник быстро устает. От этой проблемы можно избавиться, если поставить два эксцентрика, которые хорошо гасят вибрацию. Перед началом работы надо полностью удалить сорные растения и ботву, иначе зеленая масса забьет колесные крепежи и решетку.

Транспортерная картофелекопалка

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Картофелекопалка барабанного типа

Устройство максимально эффективно действует на больших участках, облегчая сбор урожая. Такие элементы конструкции, как колесная рама и лемех не отличаются от других видов копалок. Третья часть — это барабан из металлических прутьев, который вращается во время работы.

После того, как лемех взрезает почву, комья грунта вместе с картофелем помещаются в барабан. Во время вращения крупные комки разбиваются и высыпаются, а клубни передвигаются к торцу и падают на межу.

Вращение барабана обеспечивается по тому же принципу, что и в транспортерных моделях — за счет крутящего момента, передаваемого от вала мотоблока. Достоинство этого типа копалок — бережное отношение к урожаю. Картофелины не повреждаются в барабане, а грунт подрезается на достаточную глубину, чтобы уменьшить потери до минимума.

Смотрите видео, как работает копалка с гидроприводом:

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблока на вибрационной основе, нам пригодятся:

•        Опорная конструкция — металлически швеллер;
•        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
•        Стальные или железные уголки из металлопроката;
•        Стальные или железные прутья, желательно небольшого диаметра;
•        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока — мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки

Важно то, что колеса нужно использовать с широкой шиной

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

• ширина захвата;
• конструктивные особенности;
• размеры;
• возможность работы на засоренном участке;
• способ очистки картофелин от грунта.

Все виды картофелекопателей эффективны, если ряды прямые, а междурядья достаточно широкие.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Копатель используют на участке, очищенном от травы и ботвы, иначе крепления и решётка быстро забьются.

Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Основные модели

В настоящее время представлено большое количество моделей картофельных копалок. Среди них практикующие фермеры выделяют несколько, используемых чаще всего.

КМ-4

Данная модель представляет собой транспортерную копалку, которая является однорядным навесным оборудованием. Она дает возможность собрать урожай практически без потерь. Устройство имеет продуманную конструкцию и отличается высокой производительностью. Можно использовать почти для любого типа почвы. В модели предусмотрена возможность корректировать глубину копки, максимальное значение которой достигает 20 см.

ККМ-1

Является вибрационной копалкой, которая нередко используется не только для сбора картофеля, но и других корнеплодов. Очень удобно, что данная модель применяется совместно с мотоблоками типа «Фаворит», «Салют» и другими. Отлично подходит для земель, отличающихся легкой и средней степенью влажности. Данная модель способна работать со скоростью около 2 км/час.

КВМ-3

Модель с вибрационной решеткой советского образца отличается своей универсальностью. Она подходит для мотоблоков самых различных моделей. Причем ею можно обрабатывать даже поля с твердой почвой. Для этого достаточно на агрегат установить дополнительный нож.

Основные характеристики устройства такие же, как и у большинства других грохотных копалок:

• скорость — до 2 км/час;
• глубина — до 20 см;
• ширина рабочей полосы — 36 см.

ДТЗ-2В

Представляет собой двухрядную модель, которая хорошо подходит как на мотоблоки, так и на тракторы. Отлично стыкуется с агрегатами мощностью 24 л. с. Отличается быстрой и качественной работой. Ширина рабочей полосы данной модели составляет 42 см.

«Полтавчанка»

Эту вибрационную копалку эффективнее всего использовать на небольших огородах площадью менее 2 гектаров. Максимальная глубина копки не превышает 18 см, а ширина рабочей полосы составляет 39 см. Стоит отметить, что небольшой вес данной модели позволяет использовать ее многократно. Хорошо подходит к таким мотоблокам, как «Фаворит» и «Нева». Однако ее нежелательно использовать для почв, влажность которых превышает 30%.

«Нева»

Эта вибрационная модель создавалась специально для мотоблока с одноименным названием. Однако она подходит и к другим устройствам, если имеются дополнительные ремни крепления. За 60 минут работы такого агрегата можно убрать урожай с площади в 0,2 га при средней скорости 1,5 км/ч. Модель способна проникать на глубину до 20 см, а рабочая ширина составляет 35 см.

Garden Scout

Грохотная копалка, отлично подходит для мотоблоков «Заря». За час работы такой машины можно убрать урожай картофеля с участка площадью 2 гектара. Ширина рабочей полосы этой машины составляет 40 см. При этом глубина копки достигает 28 см.

В следующем видео вас ждет краткий обзор транспортерной картофелекопалки к мотоблоку «Нева».
